Przenośne panele słoneczne na camping - na co zwrócić uwagę?

Przenośne panele słoneczne na camping to mobilne moduły fotowoltaiczne przeznaczone do pracy w zmiennych warunkach środowiskowych i instalacyjnych. W zdecydowanej większości przypadków, o skuteczności nie decyduje sama moc znamionowa (podawana w watach), tylko to, czy system jest spójny parametrowo na całej drodze od panelu do magazynu energii. Kluczowe są trzy fundamentalne obszary: energia dzienna możliwa do pozyskania w Wh, zgodność parametrów napięciowych panelu z wejściem PV stacji zasilania oraz straty wynikające z okablowania i jakości połączeń. Jeżeli którykolwiek z tych elementów jest źle dobrany, panel słoneczny może pracować poprawnie, a mimo to ładowanie będzie słabe, niestabilne albo w skrajnych przypadkach nie uruchomi się wcale.

Funkcja przenośnych paneli słonecznych na campingu

Na campingu spotyka się dwa dominujące profile użytkowania. W lżejszym scenariuszu celem jest ładowanie urządzeń o niewielkim zużyciu energii, takich jak telefony, aparaty, oświetlenie LED czy drobna elektronika, gdzie krótkie wahania mocy nie stanowią problemu. W scenariuszu bardziej wymagającym pojawiają się odbiorniki o dużym dobowym zapotrzebowaniu, na przykład lodówka turystyczna, laptop, router lub sprzęt do pracy zdalnej, a wtedy decyduje bilans energii w skali doby. W takim układzie przenośnty panel musi nie tylko zasilać bieżące potrzeby w ciągu dnia, ale też doładować magazyn energii na godziny wieczorne i nocne, kiedy produkcja z PV spada do zera.

W scenariuszu z większymi odbiornikami panel przestaje pełnić rolę ładowarki, a zaczyna być źródłem zasilania dla całego zestawu, dlatego liczy się zdolność do utrzymania dodatniego bilansu energii w ciągu dnia. Kluczowe jest tu to, ile energii w Wh trafia do magazynu w godzinach najlepszej ekspozycji, bo z tego zapasu pokrywasz pracę urządzeń po zmroku. Jeżeli przenośny panel generuje moc zbyt niską względem bieżącego poboru lub ładowanie jest ograniczane przez niedopasowanie napięć do MPPT, magazyn energii będzie się doładowywał wolno albo wcale, a deficyt wyjdzie wieczorem. Z tego powodu przy doborze trzeba patrzeć na parametry napięciowe panelu i limity wejścia PV oraz na straty w torze połączeń, ponieważ to one decydują, czy moc z panelu zostanie skutecznie zamieniona na energię zgromadzoną w akumulatorze.

Czynniki ograniczające uzysk mocy z przenośnych paneli słonecznych na campingu

Parametry podawane na etykiecie przenośnego panelu słonecznego odnoszą się do warunków pomiarowych, które podczas campingu występują rzadko. W terenie trudno jednocześnie zapewnić idealne nasłonecznienie, właściwy kąt ustawienia i chłodzenie modułu. Najważniejszy wpływ ma temperatura modułu - wraz z nagrzewaniem się ogniw spada napięcie robocze panelu Vmp, a często również napięcie jałowe Voc, co wprost pogarsza warunki pracy przenośnego panelu słonecznego w punkcie maksymalnej mocy. To zjawisko bezpośrednio obniża możliwą do odebrania moc, ponieważ jest ona iloczynem napięcia i prądu, a MPPT stacji zasilania nie jest w stanie utrzymać wysokiej mocy, jeśli napięcie wejściowe spada poniżej optymalnego zakresu pracy lub zbliża się do dolnego progu śledzenia. W efekcie, w upalny dzień przenosny panel słoneczny może mieć bardzo dobre nasłonecznienie, a mimo to uzysk będzie ograniczony przez niższe napięcie robocze, a dodatkowo przez straty rezystancyjne w instalacji - każdy metr przewodu i każde złącze dokłada spadek napięcia, który przy wyższych prądach staje się wyraźnie odczuwalny.

Drugim czynnikiem jest sposób ustawienia panelu względem słońca, obejmujący zarówno geometrię ustawienia, jak i ekspozycję na promieniowanie. Przenośny panel słoneczny ułożony płasko zwykle pracuje mniej efektywnie niż jednostka ustawiona pod kątem w kierunku słońca, ponieważ ilość energii docierającej do powierzchni modułu zależy od kąta padania promieniowania. Słońce w ciągu dnia zmienia swoje położenie, więc nawet dobrze ustawiony moduł solarny kilka godzin później pracuje już pod wyraźnie gorszym kątem. Do tego dochodzi fakt, że różne składniki promieniowania (bezpośrednie i rozproszone) mają inną jakość energetyczną z punktu widzenia panelu - w lekkim zachmurzeniu lub w cieniu drzew dominuje składowa rozproszona, która istotnie ogranicza dostępny prąd, a więc i moc. Szczególnie problematyczne są częściowe zacienienia wywołane gałęziami, masztami, linkami namiotu czy krawędzią samochodu. Nawet niewielki cień na fragmencie modułu potrafi wymusić pracę na bypassach, obniżyć napięcie efektywne sekcji i spowodować spadek mocy nieproporcjonalnie duży względem powierzchni cienia.

Konstrukcja idealnego panelu słonecznego na camping

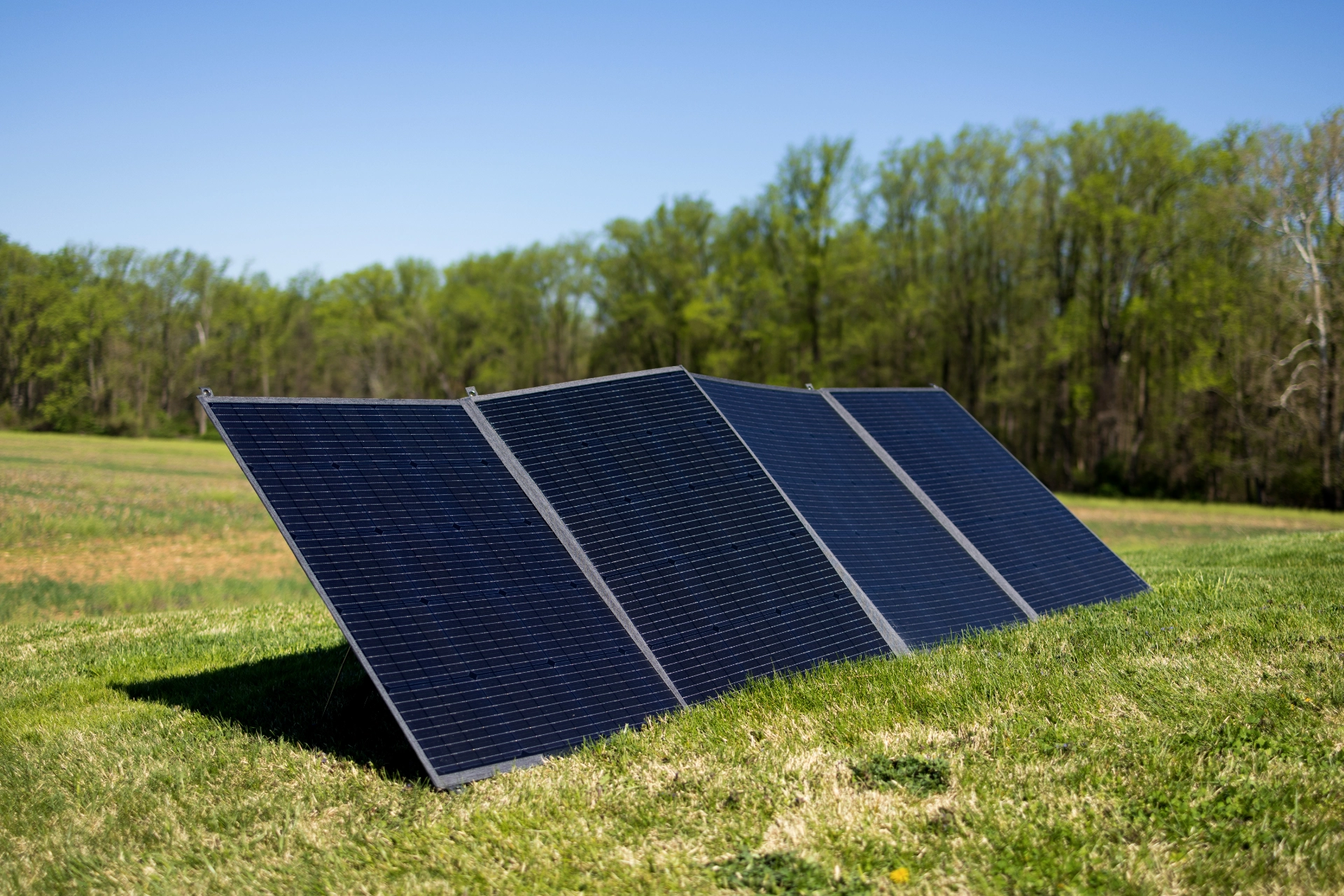

W warunkach campingowych najczęściej wybierane są panele składane, ponieważ umożliwiają ustawienie modułu pod właściwym kątem bez dodatkowych stelaży. Niewielkie różnice sprawności zwykle przegrywają z geometrią ustawienia: gdy moduł można ustawić pod właściwym kątem, rośnie średnia moc ładowania i całkowity dzienny uzysk energii. Składane panele PV na kemping ułatwiają też szybkie korygowanie ustawienia wraz ze zmianą położenia Słońca, co ma praktyczne znaczenie zwłaszcza wtedy, gdy priorytetem jest możliwie pełne doładowanie magazynu energii przed wieczorem i utrzymanie stabilnego profilu ładowania przez MPPT. W warunkach campingowych liczy się nie tylko nachylenie przenośnego panelu słonecznego, ale też jego azymut, bo odchylenie od kierunku padania promieniowania natychmiast obniża napromienienie efektywne i redukuje moc w szczycie. Dodatkową przewagą konstrukcji składanej jest możliwość ustawienia panelu poza strefą cienia rzucanego przez auto, namiot lub drzewa, co ogranicza straty wynikające z pracy na bypassach przy częściowym zacienieniu. Jeżeli do tego dojdzie krótki przewód i solidne złącza, spadają straty na instalacji, a stacja zasilania otrzymuje wyższe napięcie wejściowe i stabilniejsze warunki pracy.

Trwałość w zastosowaniach mobilnych wynika przede wszystkim z konstrukcji mechanicznej i sposobu zabezpieczenia elementów wrażliwych na transport oraz wielokrotne składanie. Najczęściej zużywają się przewody w miejscu wyjścia z panelu, złącza oraz elementy podparcia, ponieważ to one przenoszą cykliczne obciążenia podczas rozkładania, przenoszenia i ustawiania na nierównym podłożu. Dodatkowym czynnikiem jest wiatr - panel pracujący pod kątem ma dużą powierzchnię czynną aerodynamicznie, więc łatwo o przewrócenie, a upadek w terenie często kończy się uszkodzeniem narożników, pęknięciem laminatu w strefach zgięć albo wyrwaniem przewodu lub złącza. Z tego powodu przy wyborze przenośnego panelu słonecznego na camping warto oceniać nie tylko moc znamionową, ale też jakość odciążenia przewodu, sztywność segmentów, sposób zabezpieczenia krawędzi oraz stabilność podpór, bo to te elementy w największym stopniu decydują o bezproblemowej eksploatacji w terenie.

Na co zwrócić uwagę przy wyborze campingowego panelu słonecznego

Zakup przenośnego panelu słonecznego na wyjazdy campingowe zacznij od policzenia, ile energii musisz realnie dostarczyć do stacji w ciągu doby. Najpierw zsumuj zużycie wszystkich odbiorników w Wh (W x h), a dla obciążeń cyklicznych przyjmij średnią moc w czasie - w lodówce turystycznej kluczowy jest udział pracy sprężarki w godzinie, zależny od temperatury i sposobu użytkowania. Do zużycia dobowego dodaj wymagany zapas na wieczór i noc, czyli energię potrzebną do podniesienia stanu naładowania do poziomu, który uznajesz za bezpieczny. Na końcu dolicz straty - jeżeli zasilasz sprzęt z 230 V, w bilansie musisz uwzględnić sprawność przetwornicy oraz dodatkowe straty w torze ładowania baterii, dlatego przy tej samej konsumpcji w Wh po stronie odbiorników wymagany uzysk z paneli słonecznych będzie wyraźnie wyższy niż przy zasilaniu bezpośrednio z DC lub USB.

Po stronie produkcji energii przyjmij liczbę godzin efektywnej pracy panelu, czyli czas w pełnym słońcu bez cienia i z sensowną geometrią ustawienia, a nie długość dnia. Następnie załóż, że przenośny panel słoneczny w terenie rzadko oddaje moc z etykiety. Temperatura modułu obniża Vmp, gorszy kąt zmniejsza napromienienie, a spadki napięcia na przewodach i złączach zabierają część mocy zanim trafi ona na wejście PV. Dobór panelu musi też pasować do MPPT stacji zasilania. Vmp w realnych warunkach powinno mieścić się w zakresie pracy kontrolera, a Voc nie może przekroczyć maksymalnego napięcia wejściowego. Przewymiarowanie mocy ponad limit MPPT kończy się obcięciem mocy, więc zyskasz co najwyżej lepszy uzysk rano i po południu, ale nie szybsze ładowanie w szczycie.

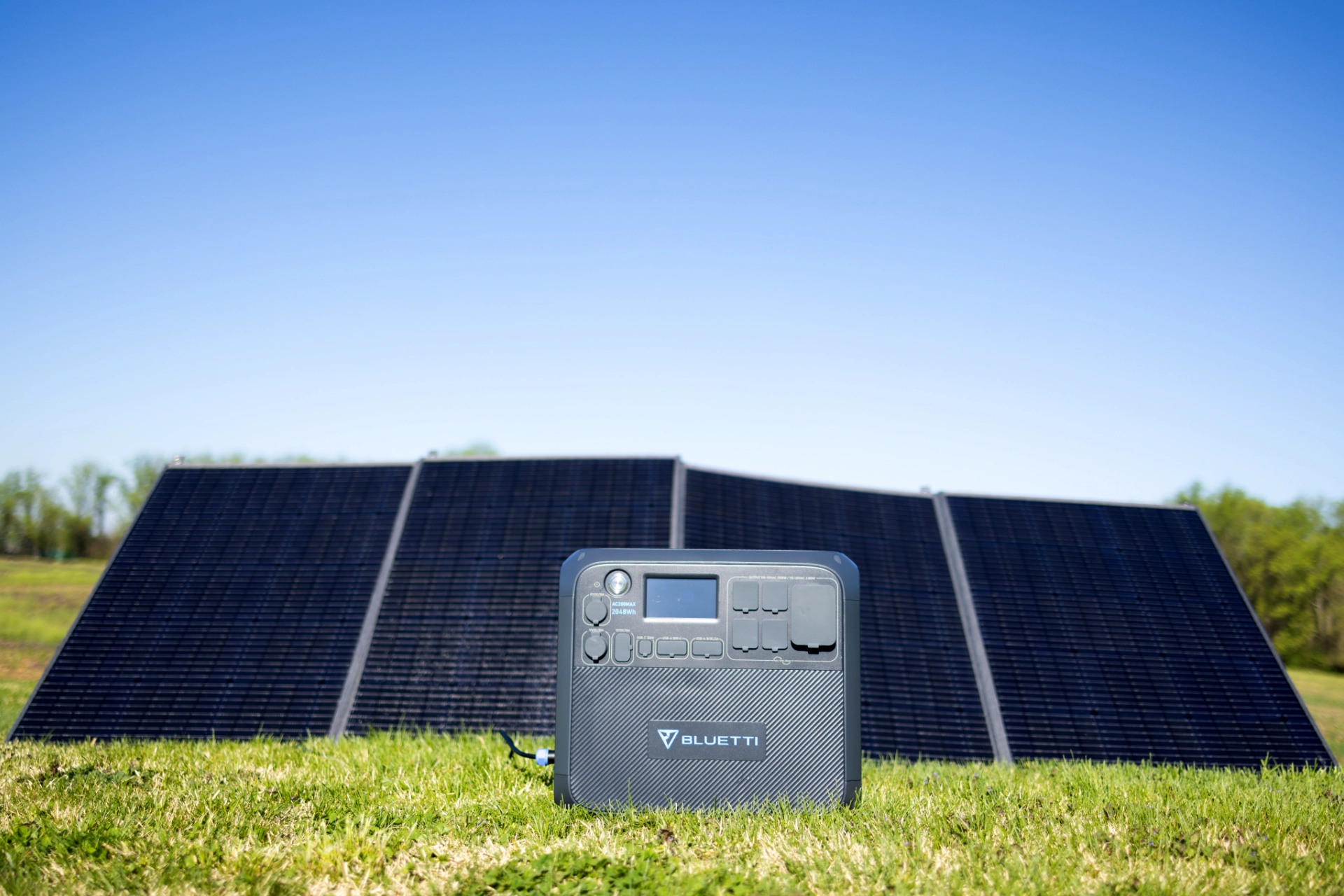

Kompatybilność ze stacją zasilania

Wejście PV w stacji zasilania ma określony zakres napięcia pracy MPPT oraz maksymalne dopuszczalne napięcie, którego nie wolno przekraczać. Voc panelu, czyli napięcie obwodu otwartego, musi być niższe niż maksymalny limit wejścia PV, ponieważ w chłodniejszych warunkach Voc rośnie i może zbliżać się do wartości granicznych. Vmp, czyli napięcie w punkcie mocy maksymalnej, powinno mieścić się w roboczym zakresie MPPT z zapasem, ponieważ w wysokiej temperaturze napięcie robocze spada. Jeżeli zestaw jest dobrany na granicy, ładowanie może być niestabilne, szczególnie przy słabszym słońcu i przy dłuższych przewodach, które obniżają napięcie na wejściu stacji. W takiej konfiguracji MPPT częściej traci punkt pracy i pracuje w trybie szukania, co wprost przekłada się na niższą średnią moc ładowania.

Drugim ograniczeniem są limity prądu i mocy wejścia PV. Stacja zasilania pobierze maksymalnie tyle, ile pozwala jej MPPT, nawet jeśli przenośny panel słoneczny jest w stanie dostarczyć więcej w dobrych warunkach. To oznacza, że zwiększanie mocy panelu ponad możliwości stacji może nie przynieść wzrostu mocy ładowania, a jedynie zwiększy masę i gabaryty zestawu. W systemach campingowych optymalizacja polega na tym, aby panel w dobrych warunkach zbliżał się do możliwości wejścia PV, a jednocześnie pozostawał bezpieczny napięciowo i odporny na spadek napięcia wynikający z temperatury oraz strat na przewodach. Zazwyczaj warto też sprawdzić, czy stacja ma jeden czy dwa niezależne trackery MPPT, bo od tego zależy sens łączenia paneli szeregowo lub równolegle. Dobrze dobrany układ daje stabilne ładowanie w szerokim zakresie warunków, zamiast chwilowych szczytów mocy, których i tak nie da się utrzymać przez większość dnia.

Instalacja akumulatorowa 12/24 V i MPPT

Jeżeli system opiera się na akumulatorze 12 V lub 24 V, przenośny panel słoneczny powinien pracować przez kontroler ładowania, który dopasowuje parametry i prowadzi proces ładowania zgodnie z wymaganym profilem. Kontroler MPPT jest zwykle rozwiązaniem bardziej efektywnym niż PWM, ponieważ potrafi pobierać energię z panelu w punkcie mocy maksymalnej i przekształcać ją do napięcia wymaganego przez akumulator. W warunkach zmiennego nasłonecznienia pozwala to utrzymać wyższą średnią moc ładowania i lepiej wykorzystać krótkie okresy dobrego słońca, co na campingu występuje często.

Taki układ wymaga jednak poprawnego doboru ograniczeń kontrolera i właściwego ustawienia profilu ładowania pod typ akumulatora. Należy uwzględnić maksymalne napięcie wejściowe PV kontrolera, jego dopuszczalny prąd oraz warunki pracy w obudowie o ograniczonej wentylacji. W praktyce instalacja akumulatorowa ma sens przede wszystkim w kamperze i przyczepie, gdzie system jest bardziej stały, natomiast w typowo przenośnym użyciu stacja zasilania bywa prostsza, o ile przenośny panel słoneczny jest dobrany napięciowo do jej MPPT.

Okablowanie i złącza

W zastosowaniach campingowych częstą praktyką jest ustawianie panelu w pełnym słońcu i trzymanie stacji zasilania w cieniu, co wymusza dłuższy przewód. Dłuższy przewód oznacza większy spadek napięcia pod obciążeniem, a to obniża moc dostępną na wejściu MPPT, szczególnie przy wyższych prądach. Jeżeli spadek napięcia jest znaczny, MPPT ma gorsze warunki do pracy, co przekłada się na niższą moc ładowania i większą podatność na wahania w zmiennym słońcu. Z naszych doświadczeń wynika, że poprawa jakości przewodu i ograniczenie długości toru bardzo często bywa równie skuteczne jak zakup mocniejszego panelu. Lepiej zastosować krótszy przewód o większym przekroju niż wydłużać instalację cienkim kablem.

Istotna jest też liczba połączeń i adapterów. Każde dodatkowe złącze zwiększa ryzyko wzrostu oporu kontaktu, a w systemach przenośnych połączenia są często rozpinane i narażone na zabrudzenie oraz zużycie mechaniczne. Standard MC4 jest powszechny po stronie panelu, natomiast po stronie stacji zasilania spotyka się różne standardy, więc najpewniejszym rozwiązaniem jest przewód dopasowany do konkretnego wejścia PV i minimalna liczba przejściówek. Na campingu stabilność elektryczna połączeń jest kluczowa, ponieważ słaby kontakt potrafi powodować spadki mocy i zachowanie przypominające awarię panelu, mimo że problem leży zupełnie gdzieindziej.

Jak poprawnie ustawić przenośny panel słoneczny na campingu?

Uzysk z przenośnego panelu słonecznego na kempingu zależy przede wszystkim od tego, czy moduł jest ustawiony w korzystnym kącie do słońca i czy ma zapewnioną ekspozycję bez cienia. Ustawienie go pod kątem zwiększa ilość energii docierającej do modułu w kluczowych godzinach dnia, a to przekłada się na większą ilość energii do wykorzystania. W przypadku dłuższego postoju korekta położenia przenośnego panelu słonecznego w ciągu dnia poprawia średnią moc i zwiększa szansę na pełniejsze doładowanie magazynu energii. Duże znaczenie ma też temperatura modułu, bo w upale spada napięcie robocze Vmp, co może ograniczać moc odbieraną przez MPPT mimo dobrego nasłonecznienia. Jeśli do tego dochodzą spadki napięcia na długim lub cienkim przewodzie, część potencjalnej mocy jest tracona jeszcze zanim trafi na wejście PV stacji zasilania.

Istotna jest też liczba połączeń i adapterów. Każde dodatkowe złącze zwiększa ryzyko wzrostu oporu kontaktu, a w systemach przenośnych połączenia są często rozpinane i narażone na zabrudzenie oraz zużycie mechaniczne. Standard MC4 jest powszechny po stronie panelu, natomiast po stronie stacji zasilania spotyka się różne standardy, więc najpewniejszym rozwiązaniem jest przewód dopasowany do konkretnego wejścia PV i minimalna liczba przejściówek. Na campingu stabilność elektryczna połączeń jest bardzo ważna, ponieważ podwyższony opór styku potrafi wyraźnie obniżyć moc ładowania mimo poprawnej pracy samego przenośnego panelu słonecznego.

Bezpieczeństwo przenośnych paneli słonecznych na campingu

W systemach przenośnych najbardziej wrażliwe są złącza i elektronika, a nie sama powierzchnia paneli. Wilgoć w złączach prowadzi do korozji i wzrostu oporu kontaktu, co powoduje spadek mocy ładowania oraz niestabilność. Stacje zasilania i kontrolery ładowania są zwykle mniej odporne na wodę niż sam panel, dlatego w praktyce panel może pracować na zewnątrz, ale elektronika powinna być zabezpieczona przed deszczem i kondensacją. Dla niezawodności istotne jest również unikanie sytuacji, w której złącza leżą na mokrym podłożu, ponieważ to przyspiesza degradację styków. W ofercie BLUETTI znajdziesz stacje zasilania o podwyższonej odporności na pył i strugi wody, np. AC60P oraz AC240P (IP65). Taka klasa ochrony zmniejsza ryzyko problemów przy zachlapaniu i pracy w wilgotnym otoczeniu, ale nadal nie zwalnia z zabezpieczenia urządzenia przed długotrwałym deszczem.

Drugą grupą ryzyk są uszkodzenia mechaniczne wynikające z wiatru i transportu. Przenośny panel słoneczny ustawiony pod kątem działa jak żagiel, więc łatwo o przewrócenie, a upadek najczęściej kończy się uszkodzeniem narożników, nadwyrężeniem przewodu lub problemami w obrębie złączy. Równie istotne są obciążenia cykliczne: wielokrotne składanie i rozkładanie stopniowo męczy kabel, zwłaszcza w strefie wyjścia z modułu, co po czasie objawia się niestabilnym kontaktem i spadkami mocy. Trwałość przenośnego panelu słonecznego na camping w największym stopniu zależy więc od odciążenia przewodu, jakości osłon i przegubów oraz sztywności segmentów i podpór, bo to te elementy są eksploatowane przy każdym użyciu.
