MPPT w fotowoltaice - definicja, algorytmy i praktyczne wytyczne
Co to jest MPPT?
MPPT (śledzenie punktu mocy maksymalnej) to sposób sterowania przetwornicą prądu stałego, który utrzymuje moduły fotowoltaiczne w pobliżu punktu, w którym oddają najwięcej energii. Zamiast pracy wymuszonej napięciem akumulatora, regulator stale wyszukuje i utrzymuje punkt największego uzysku po stronie paneli, a na wyjściu podaje takie napięcie i prąd, jakich wymaga magazyn energii lub odbiornik.
W praktyce daje to zwykle 15-30% więcej energii niż proste sterowanie typu PWM. Największa różnica występuje przy niskich temperaturach, zmiennym nasłonecznieniu, częściowym zacienieniu oraz przy dłuższych odcinkach przewodów, gdzie opłaca się podnieść napięcie łańcucha i obniżyć prąd. MPPT ma określone granice dopuszczalnych napięć i prądów. Projektując łańcuch paneli, trzeba uwzględnić, że w niskich temperaturach napięcia paneli rosną, a w wysokich spadają. Poprawnie zaprojektowany układ mieści się w tych granicach przez cały rok.
Charakterystyka prądowo-napięciowa panelu i punkt mocy maksymalnej
Każdy moduł PV ma krzywą prąd-napięcie zależną od nasłonecznienia i temperatury. Na tej krzywej istnieje jednoznaczny punkt mocy maksymalnej (ang. Maximum Power Point). W kartach katalogowych podaje się:
Napięcie obwodu otwartego (Voc) - napięcie bez obciążenia.
Prąd zwarcia (Isc) - prąd przy zwarciu wyjścia.
Napięcie i prąd w punkcie mocy maksymalnej (Vmp, Imp).
Temperatura silnie wpływa na napięcia: w upale maleją, w mrozie rosną. Dlatego zimą łańcuch paneli nie może przekroczyć maksymalnego dopuszczalnego napięcia wejścia w urządzeniu z MPPT.
MPPT a PWM - różnice praktyczne
PWM łączy panel zasadniczo „na sztywno” z akumulatorem i reguluje średnią moc kluczowaniem. Panel pracuje wtedy blisko napięcia baterii, zwykle daleko od własnego punktu mocy maksymalnej.
MPPT wykorzystuje przetwornicę, która reguluje punkt pracy po stronie paneli, utrzymując okolice punktu mocy maksymalnej, a po stronie wyjściowej dostarcza parametry wymagane przez akumulator lub szynę prądu stałego.
Korzyści MPPT:
Typowo +15-30% energii względem PWM,
Mniejsza wrażliwość na wahania temperatury i nasłonecznienia,
Możliwość pracy z wyższym napięciem łańcucha (mniejsze prądy, niższe straty na przewodach).
Jak regulator znajduje punkt mocy maksymalnej
W praktyce stosuje się algorytmy, które cyklicznie korygują punkt pracy paneli i obserwują zmianę mocy. Najczęściej spotykane to:
Metoda „zaburzeń i obserwacji” (P&O),
Metoda przewodności przyrostowej (Incremental Conductance),
Rozwiązania hybrydowe z adaptacją kroku i filtracją.
Parametry algorytmu (wielkość kroku, częstość próbkowania, filtracja) wpływają na szybkość zbieżności i straty związane z oscylacją wokół optimum.
Dobór konfiguracji łańcucha paneli do wejścia MPPT
Na początku trzeba zebrać parametry po obu stronach układu.
Z karty panelu: napięcie obwodu otwartego Voc, napięcie w punkcie mocy maksymalnej Vmp i prąd zwarcia Isc.
Z dokumentacji urządzenia: maksymalne napięcie wejścia, zakres napięć pracy układu śledzenia punktu mocy oraz dopuszczalny prąd wejściowy.
Kolejny krok to weryfikacja skrajnych temperatur. W mrozie napięcia paneli rosną, dlatego suma napięć modułów połączonych w szeregu musi pozostać poniżej limitu wejściowego urządzenia. W upale napięcie pracy spada i wciąż powinno mieścić się w zakresie, w którym śledzenie działa skutecznie.
Przy łączeniu równoległym pamiętaj, że prądy poszczególnych łańcuchów dodają się po stronie wejścia. Zarówno prąd roboczy, jak i odniesienie do prądu zwarciowego dla doboru zabezpieczeń muszą pozostawać w granicach podanych przez producenta. Zostaw rozsądny zapas na wahania temperatury, tolerancje produkcyjne oraz nierównomierne napromienienie.
Przykład: regulator dopuszcza 150 V na wejściu i skutecznie śledzi punkt mocy w zakresie 30-120 V. Typowy moduł około 200 W z 36 ogniw ma Vmp w przybliżeniu 18-21 V oraz Voc w przybliżeniu 22-24 V. Cztery takie moduły połączone szeregowo zwykle zapewniają bezpieczny zapas zimą oraz napięcie pracy mieszczące się w oknie śledzenia latem. Zawsze weryfikuj to na podstawie karty katalogowej konkretnego modelu.
Wpływ zacienienia na punkt pracy i działanie MPPT
Zacieniona sekcja ogranicza prąd całego szeregu. Po zadziałaniu diody obejściowej sekcja zostaje odłączona, co obniża napięcie łańcucha i wprowadza stopniowe załamania charakterystyki prądowo-napięciowej. W takiej sytuacji układ MPPT może wybierać lokalne maksima zamiast maksimum globalnego. Aby temu zapobiec, warto włączyć okresowe przeszukiwanie pełnego zakresu pracy MPPT albo ręcznie inicjować ponowną optymalizację, jeśli urządzenie to umożliwia. Dodatkowo dobrze jest skrócić szeregi i łączyć je równolegle lub rozdzielić je na niezależne wejścia z osobnymi układami śledzenia. W lokalizacjach szczególnie narażonych na cień skuteczne są optymalizery mocy lub mikroinwertery, które ograniczają wpływ pojedynczego modułu na całą gałąź. Na etapie projektu najlepiej planować ułożenie tak, aby cień obejmował cały moduł zamiast pojedynczych sekcji, a po uruchomieniu instalacji monitorować przebiegi napięcia i mocy oraz korygować konfigurację, jeśli punkt pracy jest często gubiony.
Przewody, spadki napięć i złącza
Wyższe napięcie łańcucha obniża prąd, co zmniejsza straty cieplne w przewodach i pozwala na krótsze czasy ładowania przy tym samym przekroju. W instalacjach niskonapięciowych prądu stałego warto utrzymywać spadek między panelami a regulatorem poniżej 3 procent całkowitego napięcia roboczego. Przekrój dobiera się do prądu, długości toru przewodzenia oraz dopuszczalnego nagrzewania. W praktyce oznacza to, że przy długich odcinkach często opłaca się podnieść napięcie stringu, aby zejść z prądu i ograniczyć straty.
Do połączeń po stronie paneli stosuje się przewody fotowoltaiczne zgodne z normą EN 50618, najczęściej oznaczenie H1Z2Z2-K. Powinny być odporne na promieniowanie UV, ozon i warunki atmosferyczne oraz mieć izolację przeznaczoną do pracy w podwyższonej temperaturze. Zwracaj uwagę na dopuszczalny prąd długotrwały i minimalny promień gięcia, a przy trasach narażonych na ruch i drgania wybieraj żyły wielodrutowe o podwyższonej elastyczności.
Złącza typu MC4 muszą być zaciskane właściwym narzędziem i na tulejkach przeznaczonych do danego przekroju. Nie mieszaj elementów różnych producentów, ponieważ różnice wymiarowe podnoszą rezystancję styku i ryzyko przegrzania. Połączenia powinny mieć klasę szczelności odpowiednią do warunków zewnętrznych oraz udokumentowany moment dokręcania, a każdy wtyk warto sprawdzić pod kątem pełnego zatrzaśnięcia.
Trasy prowadź tak, aby minimalizować pętle przewodów i unikać ostrych krawędzi. Stosuj uchwyty i opaski odporne na UV, osłony w miejscach przejść przez blachę oraz odciążenie mechaniczne przy wejściach do skrzynek. Drobne decyzje montażowe, takie jak wykonanie pętli kroplowej przed wprowadzeniem przewodu do obudowy, ograniczają wnikanie wody i wydłużają trwałość całego połączenia.

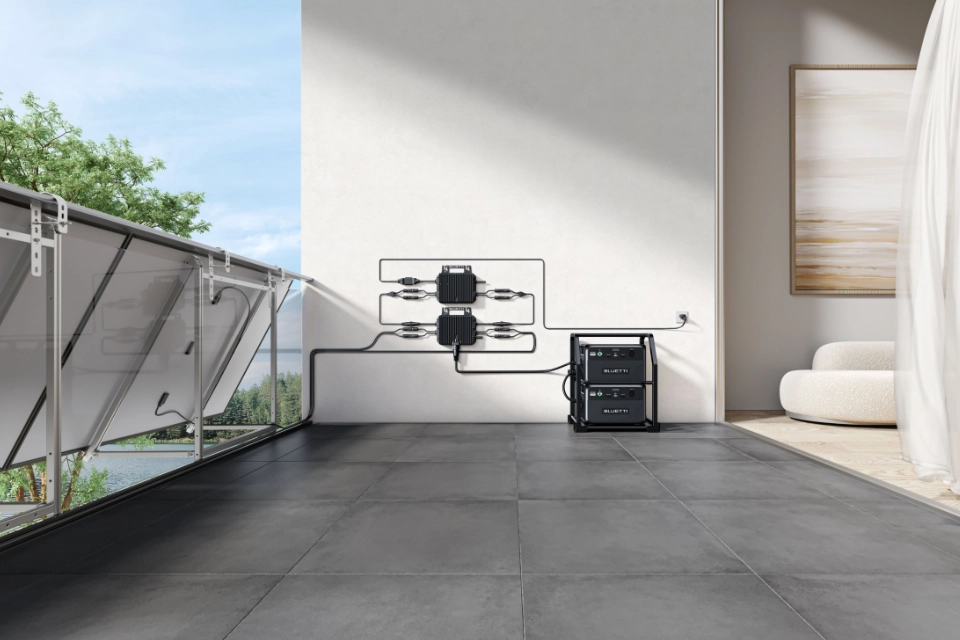

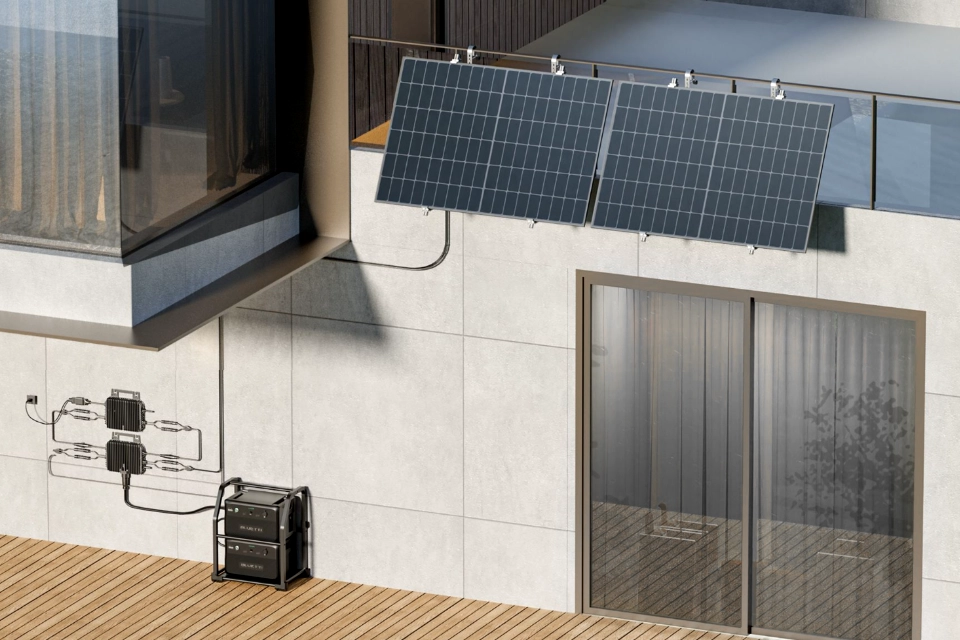

Współpraca z akumulatorami i instalacją prądu stałego
Regulator MPPT może ładować akumulatory w systemach 12, 24 i 48 V albo zasilać szynę prądu stałego w stacjach zasilania. Efektywność i trwałość układu zależą od tego, czy parametry wyjściowe MPPT są dostosowane do chemii ogniw oraz czy poprawnie skonfigurowano priorytety energetyczne. Profil ładowania powinien wynikać z technologii magazynu energii, a regulator MPPT musi dostarczać odpowiednie napięcie i prąd w poszczególnych fazach. Dla akumulatorów ołowiowych stosuje się etap ładowania szybkim prądem, następnie fazę absorpcji i podtrzymanie. Konieczna jest kompensacja temperaturowa napięcia, którą wiele urządzeń MPPT realizuje automatycznie na podstawie czujnika temperatury. Dla ogniw litowych, w tym LiFePO₄, typowe jest ładowanie stałym prądem, a potem stałym napięciem z ograniczeniem czasu przebywania na napięciu docelowym. Faza podtrzymania nie jest wymagana. Funkcje wyrównywania i równania ładunku należy pozostawić wyłączone dla chemii litowych, natomiast zalecane jest wykorzystanie komunikacji z BMS, jeśli regulator MPPT ją obsługuje.
Ustawienia prądu wyjściowego MPPT trzeba dobrać do zaleceń producenta akumulatora. W praktyce oznacza to ograniczenie prądu w relacji do pojemności i dopuszczalnego obciążenia prądowego oraz uwzględnienie spadków napięcia w przewodach, tak aby na zaciskach magazynu energii panowały właściwe warunki ładowania. W systemach z kilkoma wejściami śledzącymi warto rozdzielić łańcuchy na osobne trackery MPPT, co ułatwia utrzymanie stabilnych parametrów zasilania odbiorów i ładowania.
Nadzór temperaturowy jest obowiązkowy. Regulator MPPT powinien redukować prąd i napięcie przy skrajnych temperaturach akumulatora. Ogniw litowych nie należy ładować poniżej zera stopni Celsjusza, chyba że producent dopuszcza takie warunki lub zastosowano aktywne podgrzewanie. Regularny monitoring napięcia, prądu i temperatury oraz analiza logów pracy MPPT pozwalają szybko wykrywać odchylenia i korygować konfigurację.
Dlaczego MPPT jest takie ważne?
MPPT podnosi efektywność instalacji fotowoltaicznej dzięki utrzymaniu pracy paneli w punkcie mocy maksymalnej i dopasowaniu parametrów po stronie wyjściowej. Skuteczność zależy od prawidłowego doboru liczby paneli w szeregu oraz liczby gałęzi równoległych, od uwzględnienia zmian temperatury, od ograniczenia spadków napięcia w przewodach i złączach oraz od właściwej konfiguracji ładowania akumulatorów. Dobrze zaprojektowany układ pozostaje stabilny, bezpieczny i wydajny przez cały rok. W praktyce warto przyjąć konserwatywne marginesy. Dla napięcia obwodu otwartego zimą pomocny jest zapas rzędu kilkunastu procent względem dopuszczalnego napięcia wejścia urządzenia. Dla prądu po stronie wejściowej i wyjściowej zaleca się pozostawienie rezerwy co najmniej kilkunastu procent względem wartości granicznych. Dla okablowania po stronie paneli i akumulatora należy utrzymać spadek napięcia poniżej trzech procent całkowitego napięcia roboczego, a przekroje dobrać z uwzględnieniem długości trasy, obciążenia prądowego i dopuszczalnego nagrzewania.
