Elektryczność w instalacjach - zależność między napięciem, natężeniem i mocą
Domowa instalacja elektryczna
Elektryczność stanowi fundament nowoczesnych systemów zasilania – od domowych instalacji, przez urządzenia mobilne, aż po zaawansowane instalacje fotowoltaiczne. Aby świadomie projektować, analizować lub modernizować układy elektryczne, niezbędne jest zrozumienie kluczowych parametrów: natężenia prądu (amperów), napięcia (woltów) oraz mocy (watów). W poniższym artykule omówimy wzajemne relacje między nimi, sposoby ich przeliczania oraz znaczenie w praktyce – zarówno pod kątem efektywności energetycznej, jak i bezpieczeństwa użytkowania.
Przedstawimy również konkretne przykłady zastosowań, w tym analizę, które parametry niosą największe zagrożenie dla zdrowia i życia. Jeśli planujesz rozbudowę systemu solarnego, będziesz mógł samodzielnie określić rzeczywiste zapotrzebowanie energetyczne oraz dobrać odpowiednie komponenty zgodnie z wymaganiami instalacji. Jeśli po przeczytaniu tego artykułu będziesz miał jeszcze wątpliwości, skontaktuj się z nami, a my pomożemy Ci dobrać najbardziej opłacalne rozwiązanie do Twoich potrzeb!
Watt (W) - jednostka mocy
W elektrotechnice podstawowymi wielkościami opisującymi przepływ energii elektrycznej są: natężenie prądu (ampery), napięcie elektryczne (wolty) oraz moc (waty). Ich wzajemne relacje są kluczowe dla analizy i projektowania układów elektrycznych, a także dla oceny zużycia i wydajności energetycznej urządzeń.
Watt (W): podstawowa jednostka mocy w układzie SI, określająca szybkość, z jaką energia jest zużywana lub wytwarzana w układzie elektrycznym. Jeden wat odpowiada jednemu dżulowi energii przekazanemu w czasie jednej sekundy.
Poniżej przedstawiamy tzw. zapis formalny:
1 W = 1 J/s
W kontekście prądu elektrycznego, moc (P) wyrażona w watach oblicza się według wzoru:
P = U × I
Gdzie:
• P – moc w watach (W),
• U – napięcie w woltach (V),
• I – natężenie prądu w amperach (A).
Jednostka ta została nazwana na cześć Jamesa Watta – pioniera rozwoju maszyn parowych, który znacząco przyczynił się do zrozumienia pojęcia mocy jako wartości technicznej.
Amper (A) - jednostka natężenia prądu
Amper, oznaczany symbolem A, to podstawowa jednostka natężenia prądu elektrycznego w układzie SI. Określa ilość ładunku elektrycznego przepływającego przez przewodnik w jednostce czasu. Mówiąc precyzyjnie:
1 A = 1 C/s
Jeden amper odpowiada przepływowi jednego kulomba (C) ładunku elektrycznego w czasie jednej sekundy.
Natężenie prądu informuje nas, jak dużo elektronów przepływa przez dany punkt obwodu w określonym czasie. W praktyce pomiar natężenia jest kluczowy dla prawidłowego doboru przewodów, bezpieczników oraz zabezpieczeń przeciążeniowych, ponieważ zbyt wysokie natężenie może prowadzić do przegrzewania się instalacji i ryzyka pożaru.
Wolt (V) - jednostka napięcia elektrycznego
Wolt, oznaczany symbolem V, to podstawowa jednostka napięcia elektrycznego w układzie SI. Napięcie (również nazywane różnicą potencjałów elektrycznych) określa, jaką pracę należy wykonać, aby przemieścić jednostkowy ładunek elektryczny między dwoma punktami w polu elektrycznym.
Formalna definicja brzmi:
1 V = 1 J/C
Jeden wolt to napięcie, przy którym wykonuje się pracę jednego dżula (J) na przemieszczenie jednego kulomba (C) ładunku.
W uproszczeniu – napięcie można porównać do „siły napędowej” powodującej przepływ prądu. Im wyższe napięcie, tym większa energia jest dostępna do przesyłu prądu przez przewodnik. W układach prądu stałego (DC) oraz zmiennego (AC) napięcie odgrywa kluczową rolę w projektowaniu zasilaczy, przetwornic, systemów fotowoltaicznych oraz praktycznie każdego urządzenia elektrycznego.
Różnice między Amperami, Woltami a Watami - ujęcie techniczne
Choć ampery, wolty i waty są ze sobą nierozerwalnie powiązane, każda z tych jednostek opisuje odmienny aspekt zjawisk elektrycznych:
Amper (A) określa natężenie prądu, czyli ilość ładunku elektrycznego przepływającego przez przewodnik w jednostce czasu. Jest to miara intensywności przepływu elektronów w obwodzie.
Wolt (V) opisuje napięcie elektryczne, a więc różnicę potencjałów między dwoma punktami obwodu. To właśnie napięcie wymusza ruch elektronów i determinuje, jak silna jest siła napędzająca przepływ prądu.
Wat (W) reprezentuje moc elektryczną, czyli szybkość, z jaką energia elektryczna jest przekształcana, zużywana lub dostarczana. Jest to iloczyn napięcia i natężenia: P = U × I
Zrozumienie tych trzech parametrów pozwala określić efektywność energetyczną, projektować instalacje oraz właściwie dobierać komponenty elektryczne do istniejących zestawów. Bez znajomości tych zależności niemożliwe byłoby dokładne obliczenie zapotrzebowania na moc, przewidywanie obciążenia czy ocena bezpieczeństwa systemu energetycznego.
Jeśli projektujesz instalację off-grid z magazynem energii (np. akumulatorami 12V), musisz zastosować przetwornicę (MPPT), która przekształci wysokie napięcie z paneli (np. 40V) na niższe napięcie robocze (np. 12V), zachowując jak największą możliwą moc. Należy pamiętać, że wysokie natężenie przy niskim napięciu wymusza zastosowanie grubych przewodów i solidnych zabezpieczeń.
Przykład praktyczny – Ładowarka USB-C | 30W
Załóżmy, że mamy ładowarkę z portem USB-C, która obsługuje różne poziomy napięcia i prądu – np.:
5V / 3A
9V / 2.77A
12V / 2.5A
15V / 2A
20V / 1.5A
We wszystkich przypadkach maksymalna moc wyjściowa to 30 watów. Przeanalizujmy jedną z konfiguracji:
Ładowanie przy 20V i 1.5A
U = 20V
I = 1.5A
P = U × I = 20V × 1.5A = 30W
Ładowarka dostarcza tę samą moc (30W), ale przy różnych kombinacjach napięcia i natężenia – zależnie od tego, czego wymaga ładowane urządzenie. Jeśli podłączysz starszy telefon, który działa przy 5V, ładowarka automatycznie zmniejszy napięcie i zwiększy natężenie, np. do 5V / 3A, aby nadal dostarczyć zbliżoną moc.

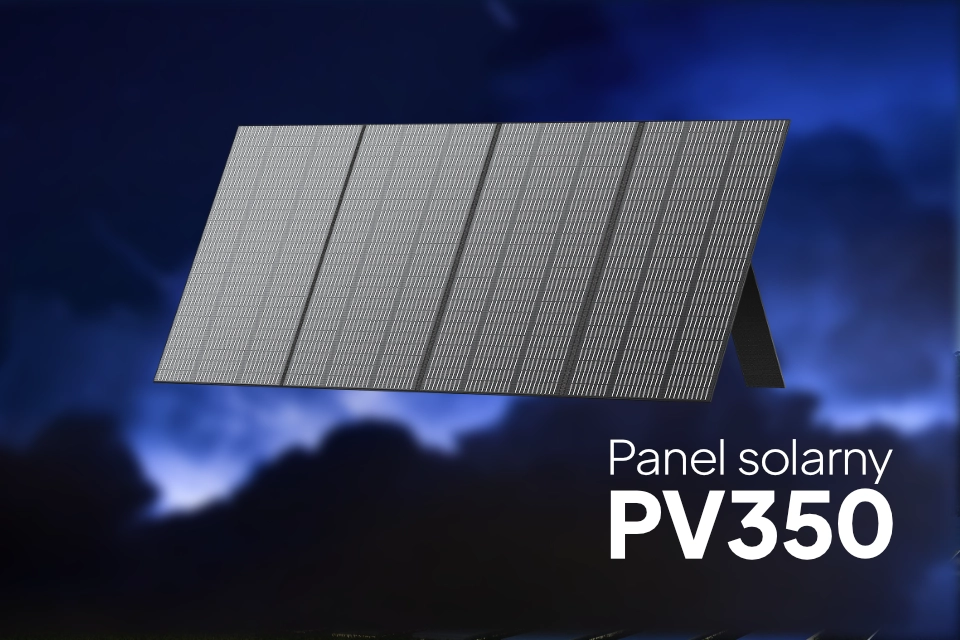

Przykład praktyczny – Panel Fotowoltaiczny BLUETTI PV350 | 345W
Załóżmy, że mamy przenośny panel słoneczny BLUETTI PV350 o następujących parametrach znamionowych:
Moc maksymalna (Pmax): 345W
Napięcie w punkcie mocy maksymalnej (Vmp): 37,5V
Natężenie prądu w punkcie mocy maksymalnej (Imp): 9,2A
Zgodnie z podstawowym wzorem:
P = U × I
P = 37,5V × 9,2A = 345W
Ten panel w optymalnych warunkach oświetleniowych dostarcza 345 watów mocy przy napięciu 37,5V i prądzie 9,2A.
Jak ocenić zagrożenia związane z porażeniem prądem
W ocenie zagrożenia związanego z porażeniem, zarówno napięcie (wolty), jak i natężenie prądu (ampery) odgrywają istotną rolę. Niemniej jednak, to ampery stanowią kluczowy czynnik decydujący o śmiertelności w wyniku porażenia elektrycznego. To właśnie natężenie prądu przepływającego przez ciało jest głównym czynnikiem determinującym stopień uszkodzenia tkanek oraz organów.
Napięcie (V) to różnica potencjałów, która działa jak ciśnienie powodujące przepływ prądu przez przewodnik. Wzrost napięcia prowadzi do zwiększenia przepływającego prądu przez ciało, ale sam fakt, że napięcie jest wysokie, nie zawsze prowadzi do śmiertelnego porażenia – kluczowy jest również prąd.
Natężenie prądu (A) to ilość przepływających elektronów, a jego wartość ma bezpośredni wpływ na uszkodzenia tkanek i organów. Prąd przechodzący przez witalne organy, takie jak serce, może powodować poważne uszkodzenia, a już niewielkie natężenie w granicach 0,1 do 0,2 A może być śmiertelne.
Choć wysokie napięcie często bywa uważane za bardziej niebezpieczne, to tak naprawdę kluczowym czynnikiem ryzyka jest prąd. Jego wartość zależy nie tylko od napięcia, ale również od oporu ciała, który może się zmieniać w zależności od różnych czynników, takich jak wilgotność skóry, kontakt z wodą czy rodzaj odzieży.
